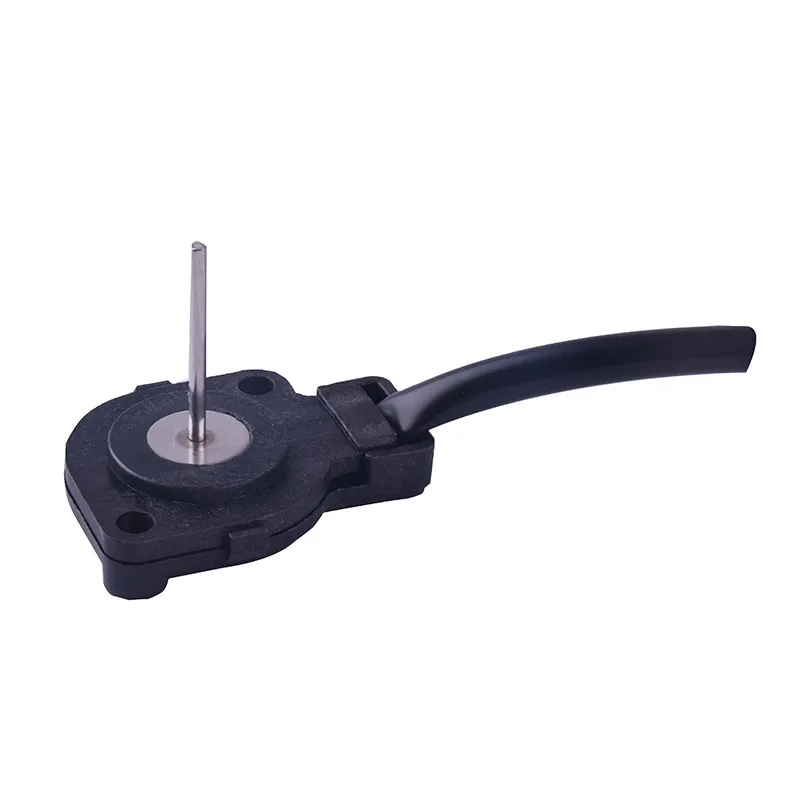

Sensor de flujo del filtro de agua

Los sensores de flujo de filtro de agua son dispositivos que detectan el flujo de agua y emiten señales como pulsos, corrientes o voltajes. La señal de salida es proporcional al caudal de agua, siguiendo una relación lineal específica, con las correspondientes fórmulas de conversión y curvas de comparación. Esto permite la gestión del control del agua y el cálculo del caudal. Cuando se combinan con un transductor, los sensores de flujo de agua también pueden medir la pérdida de energía de un medio durante un período, como en los medidores de energía térmica. Estos sensores de flujo de agua se utilizan normalmente junto con chips de control, microcontroladores e incluso PLC. Ofrecen un control de flujo preciso, la capacidad de establecer tasas de flujo circulante y pueden mostrar el flujo de agua y calcular la acumulación de flujo.

Los sensores de flujo de agua utilizan el efecto Hall de los elementos Hall para medir cantidades físicas magnéticas. En el sensor, el polo positivo del elemento Hall está conectado en serie con una resistencia de carga y se aplica un voltaje de 5 V CC mientras se garantiza que la dirección de la corriente sea ortogonal a la dirección del campo magnético. Cuando el agua fluye a través de la carcasa del interruptor de la turbina e impulsa la rotación del rotor magnético, se genera un campo magnético giratorio con diferentes polos magnéticos. Este campo atraviesa las líneas de inducción magnética, produciendo niveles de pulso altos y bajos. La frecuencia de la señal del pulso de salida del elemento Hall es proporcional a la velocidad del rotor magnético, que a su vez es proporcional al caudal de agua. Esta señal se utiliza para iniciar un calentador de agua a gas. La fórmula empírica para la frecuencia de la señal de pulso viene dada por la ecuación (1):

�=8.1�−3f=8.1q−3

dónde:

�f es la frecuencia de la señal de pulso en Hz,

�q es el caudal de agua en L/min.

El controlador utiliza la señal de retroalimentación del sensor de flujo de agua para determinar el caudal de agua. Dependiendo del modelo del calentador de agua a gas, se selecciona el caudal de arranque óptimo, lo que permite el arranque a presiones ultrabajas (por debajo de 0.02MPa).
